一、喷淋吸收塔
废气在风机的作用下经风管自底部进入喷淋洗涤塔，自下向上流动，而喷嘴喷出的中和液由上向下喷淋。主要作用在喷淋过程中，废气中的颗粒物质和油污物质或被水滴击落或由于动能下降，在自身重力作用下沉降到塔底部，最后通过雾滴分离器，再次拦截废气中的颗粒物及水雾。

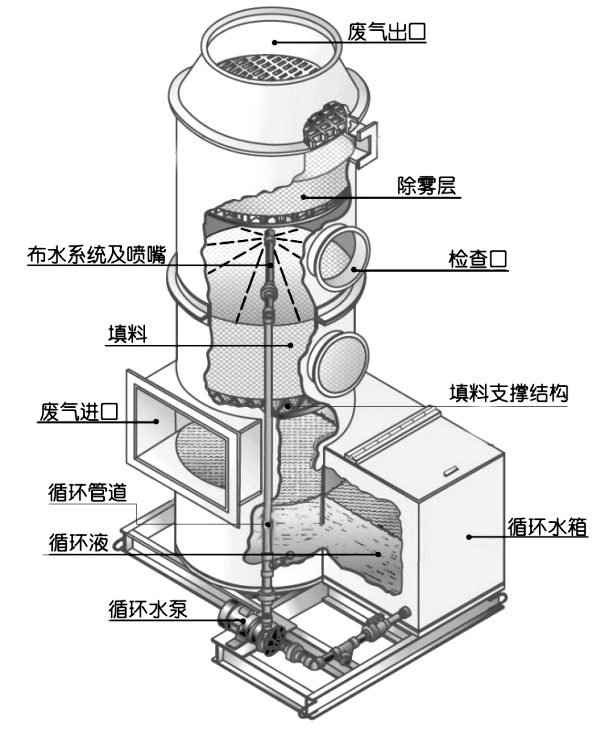

示意图如下
在喷淋过程中，废气中的微小颗粒物和油污物或被水滴击落或由于动能下降，在自身重力作用下沉降到塔底部，最后通过一层雾滴分离器，再次拦截废气中的颗粒物及水雾。喷淋洗涤塔可采用清水或者2-6%的碱液或者酸液作为中和液中和，喷淋下来的水循环利用，通过PH在线检测PH值，自动加药。
雾滴分离器内部为改性PP材质的S型通道流向，且在S型凸面上设有弯勾，更有效去除水滴，进行水雾气分离。

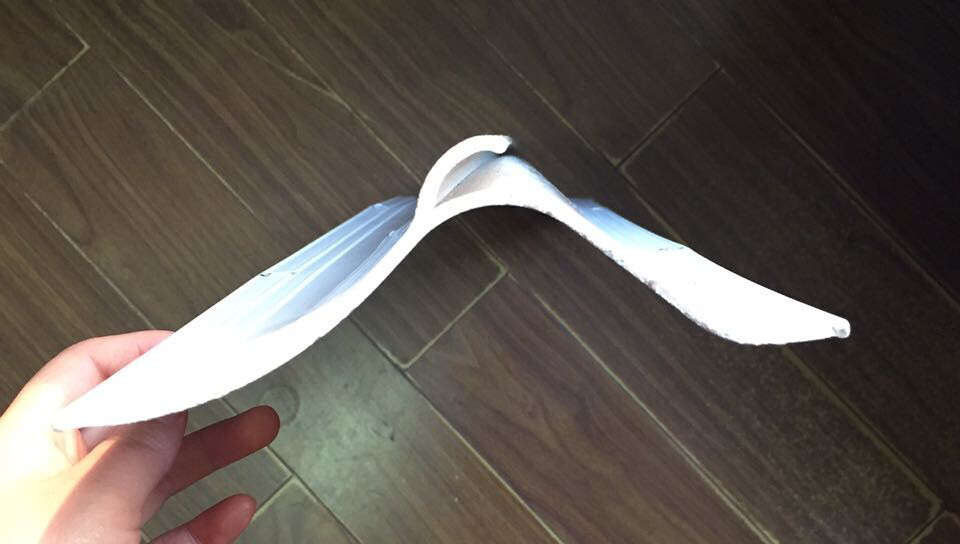

分离叶片

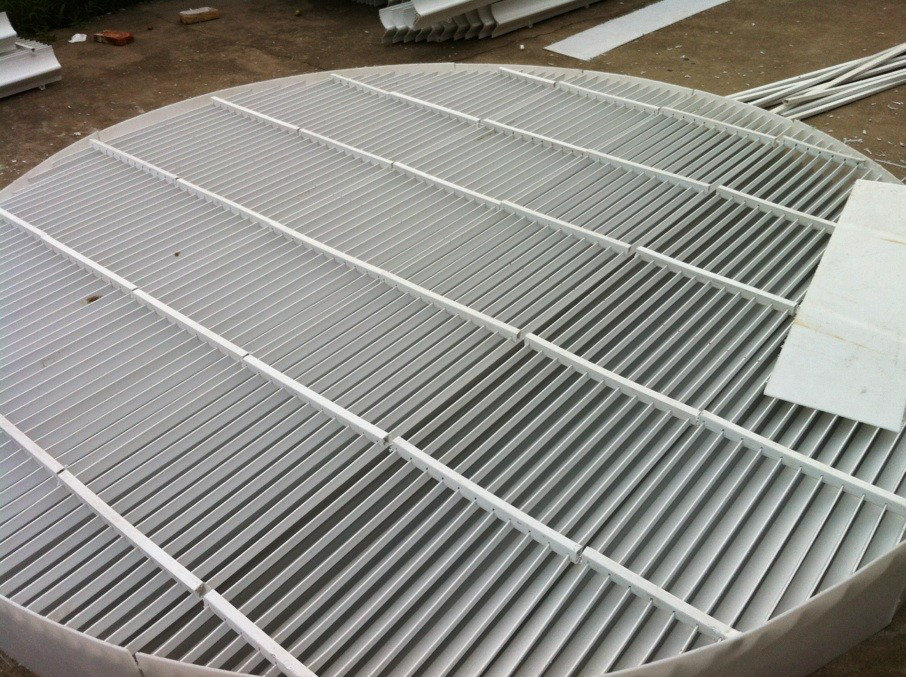

雾滴分离器
经过喷淋洗涤塔处理后废气中的能溶解于水和能和碱液进行中和反应的气体，如硫化氢，二氧化硫，等去除一部分，生成的硫酸钠废水直接排至污水厂处理。废气下降到设计的预订效果，处理效果达到95%左右，达到国家排放标准。
二、光氧离子氧化催化
光氧离子催化除臭系统设备有四个功能段组成，他们分别是：过滤段、离子发生段、光束分解段；光解反应腔段。
过滤段
光触媒是一种纳米级的金属氧化物材料（二氧化钛比较常用），它涂布于基材表面，干燥后形成薄膜，在光线的作用下，产生强烈催化降解功能：能有效地降解空气中有毒有害气体；能有效杀灭多种细菌，抗菌率高达99.99％，并能将细菌或真菌释放出的毒素分解及无害化处理；同时还具备除臭、抗污等功能。
光触媒[Photocatalyst]是光[Photo=Light]+触媒（催化剂） [catalyst]的合成词。光触媒是一种以纳米级二氧化钛为代表的具有光催化功能的光半导体材料的总称，是当前国外上治理室内环境污染的理想材料。光触媒在光的照射下，会产生类似光合作用的光催化反应，产生出氧化能力极强的自由氢氧基和活性氧，具有很强的光氧化还原功能，可氧化分解各种有机化合物和部分无机物，能破坏细菌的细胞膜和固化病毒的蛋白质，可杀灭细菌和分解有机污染物，把有机污染物分解成无污染的水（H2O）和二氧化碳（CO2），因而具有极强的杀菌、除臭、防霉、防污自洁、净化空气的功能。

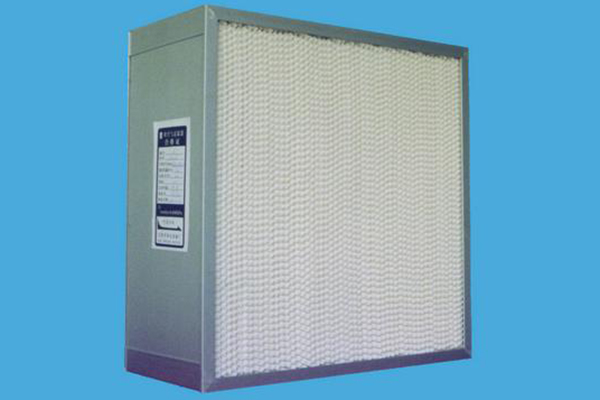

高效有隔板光触媒空气过滤器 由外框+内折叠滤纸+隔纸，用专用密封胶密封而成外框有木框 铝合金框 镀锌板框 不锈钢板框过滤器，具有风量大，效率高，低阻力，容尘量大的特点，效率达99.99%。
离子发生段
高能电子的瞬时高能量作用下，打开某些有害气体分子的化学键，使其直接分解成单质原子或无害分子；二是在大量高能电子、离子、激发态粒子和氧自由基、氢氧自由基（自由基因带有不成对电子而具有很强的活性）等作用下的氧化分解成无害产物。
其反应机理为：
H2S + O2、O2-、O2+ → SO3 + H2O
NH3 + O2、O2-、O2+ → NOx + H2O
VOCs + O2、O2-、O2+ → SO3 +CO2+ H2O
从上述反应来看，恶臭组分经过设备处理后，将转变为NOx、SO3、H2O等小分子，在一定的浓度下，各种反应的转化率均在95%以上。
通过介质电晕法产生带正负电荷的氧离子，对恶臭的分子有打开作用，可以除恶臭。可大面积净化空气。效率非常高，使用成本低。是恶臭处理的更新换代产品，属于高科技产品。
高能离子电离净化技术原理
高能离子技术是基于爱因斯坦及其合作伙伴HABICHT提出的空气电离理论。他们发现，在温度大于零的所有气体中，均存在一定的电离现象。任何细微的射线都可能使气体在一定能量的初级电场中被加速而获取能量，当其能量高于气体的电离能时，电子与分子间的碰撞将导致该气体的电离。根据这一现象，爱因斯坦和Habicht从而发明了一个能够复制这种在空气中产生自然活性氧离子的装置----“潜能增值者”。通过-“潜能增值者”，他们发现影响空气质量的关键因素是负离子的数量：氧离子越多，空气越清新。这个发明为现代自然科学的发展奠定了基础,这就是生物气候学Bioclimatology。
高能离子电离净化技术与普通离子净化技术的区别
高能离子空气净化技术没有采用通常的尖端放电的方式,它的工作原理被称做“花冠 ”，它非常类似于日光在大气中的照射,会生产一种富有活性氧分子的自然生物气候。技术使正、负氧离子的数量都具有可测量和可控制性。这些活性的氧分子以10到60个分子的群或者串的形式呈现，增加了空气从氧分子中释放电子的能力，而这些电子与污染物质可以互相作用并能打破污染物的分子结构以减少危害。
由离子发生器带入的空气会产生每公升一到二百万个活性氧分子群和集成串。当这些氧分子群与房间中那些不新鲜的空气互相作用的时候,氧分子就立刻开始对空气进行消毒，杀灭细菌、孢子等微生物，并通过渗入有害气体（VOCs 化学的化合物）的分裂区重新组合分子以消除异味。同时,被黏附于氧分子群的粒子由于重量增加而下降,最后就坠落在地表。以上净化过程的完成,都没有凭借有害的紫外线、化学添加剂或者是臭氧。
高能离子空气净化系统放电表面消耗的电压为5千伏以下（可操控），这相对于传统技术而言是很低的,不会消耗更多的能量。由于电离的产生是通过“花冠”式放电技术,不会产生自由基和大量臭氧，所以使用高能离子技术的产品从始至终都会感觉很舒适。我们生存的环境中有很多有害的气体, 高能离子空气净化系统可以轻而易举的将它们消除掉,这是高能离子空气净化系统的独到之处。它将给我们带来一个良好的环境,拥有它无论我们在哪里都可以享受到清新的空气。
使恶臭物质分子解离和激发、能够把各种有机废气如醛类、苯类、氨类、氮氧化物、甲硫醇、甲硫醚、二甲二硫、二硫化碳、硫化物以及其它VOC类有机物及无机物经离子解离、激发后在光催化氧化的作用下还原成二氧化碳（CO2）、水（H2O）以及其它无毒无害物质，经过净化之后的废气分子被活化降解，臭味同时消失。

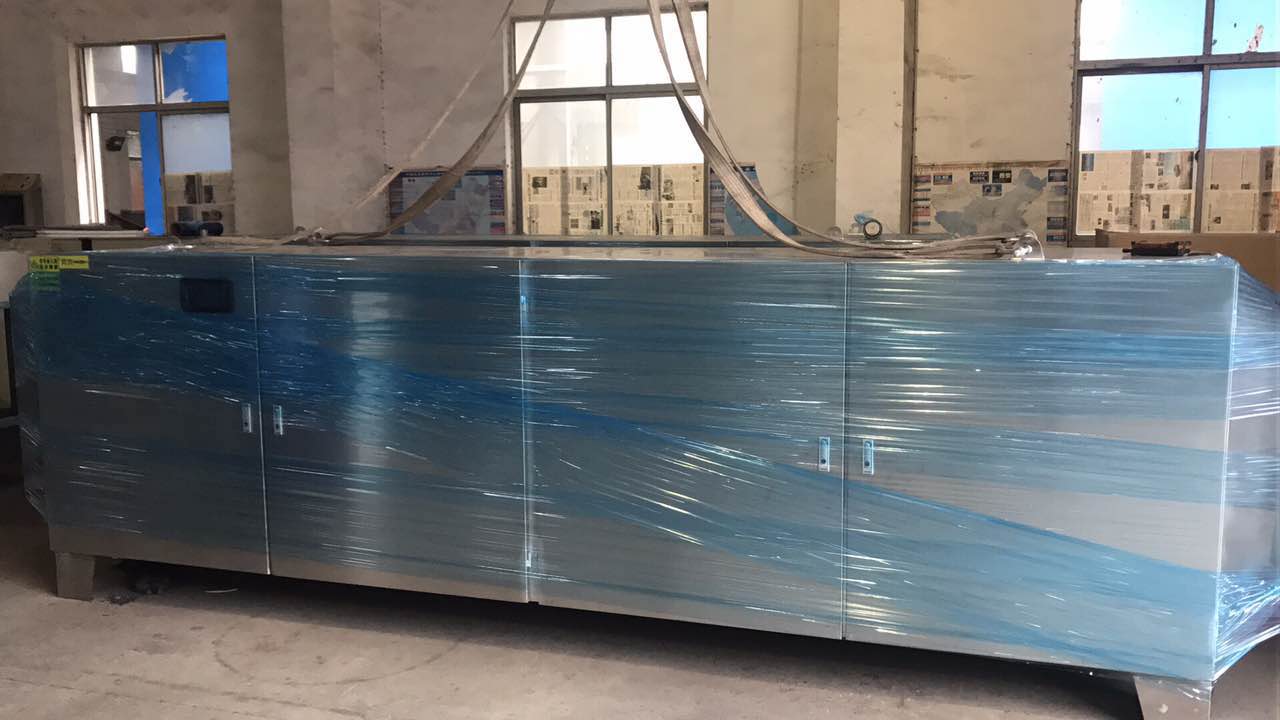

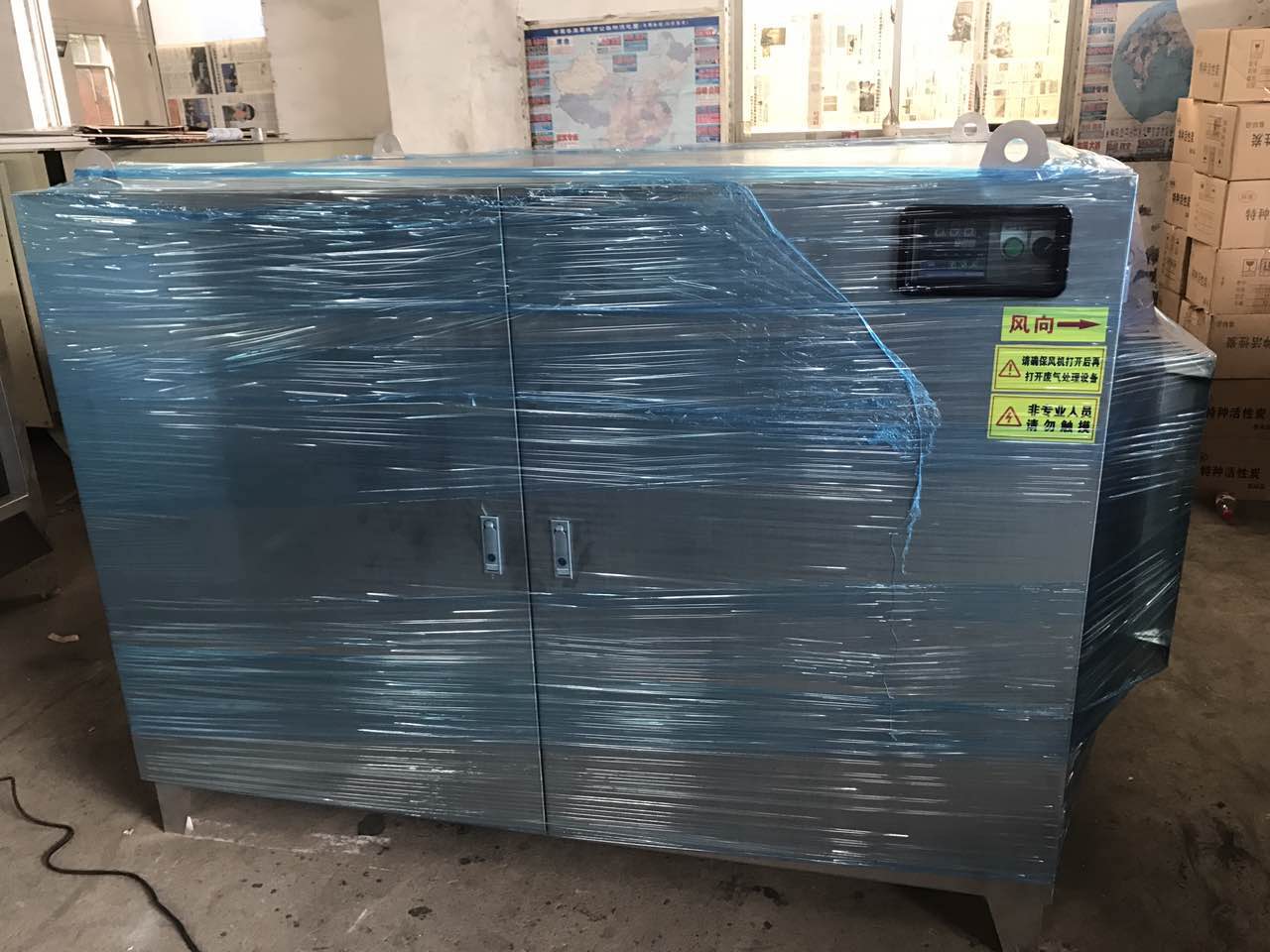

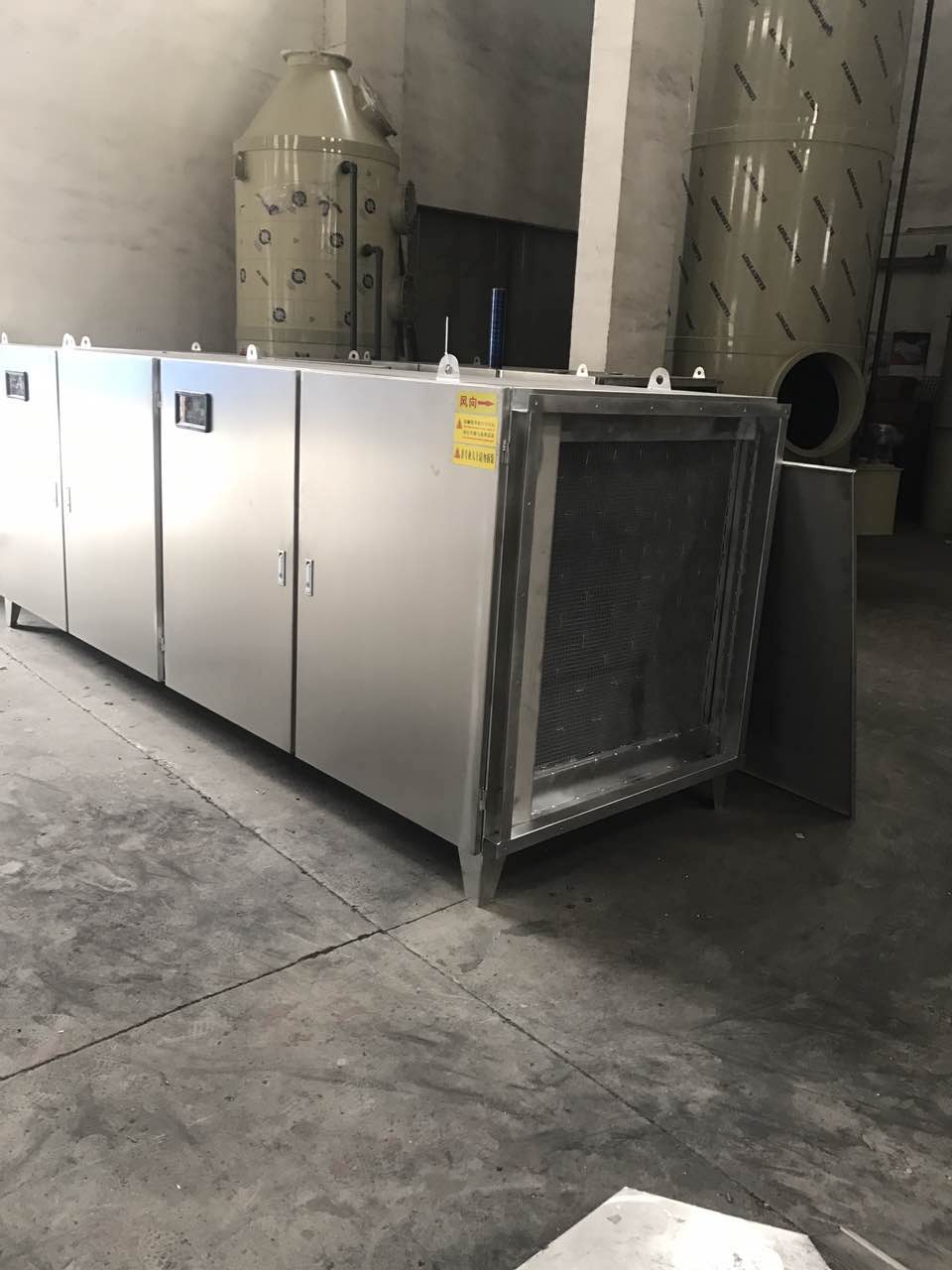

光束分解段；光解反应腔段TiO2光解催化氧化设备内，高能紫外线光束与空气、TiO2反应产生的臭氧、·OH(羟基自由基)对恶臭气体进行协同分解氧化反应，同时大分子恶臭气体在紫外线作用下使其链结构断裂，使恶臭气体物质转化为无臭味的小分子化合物或者完全矿化，生成水和CO2，达标后经排风管排入大气，整个分解氧化过程在1秒内完成。
1、臭氧的产生：
利用高能紫外线光束，使空气中产生大量的自由电子，这些电子大部分能被氧气所获得，形成负氧离子（O3－），负氧离子不稳定，很容易失去一个电子而变成活性氧（臭氧），臭氧是高级氧化剂，既可以氧化分解有机物和无机物，对主要臭气氨、三甲胺、硫化氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯等，都可以与臭氧发生反应，在臭氧的作用下，这些恶臭气体由大分子物质被分解为小分子物质，直至矿化。
2、OH (羟基自由基)的产生：

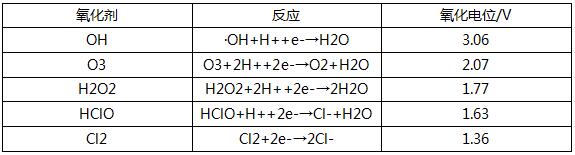

本设备同时可利用紫外光束与纳米级TiO2的作用产生·OH。·OH(羟基自由基)是最具活性的氧化剂之一，氧化能力明显高于普通氧化剂，与恶臭气体反应，矿化程度更高。几种氧化剂的氧化电位比较见下表：
3、消毒杀菌：
利用高能UV光束裂解恶臭气体中细菌的分子键，破坏细菌的核酸（DNA），再通过·OH、O3进行氧化反应，彻底达到脱臭及杀灭细菌的目的。
三、固定生物床废气处理技术
1、原理：

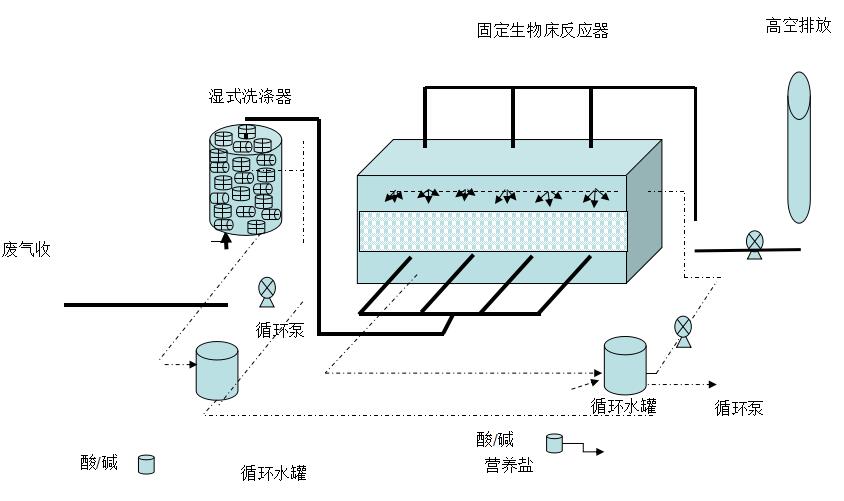

固定生物床废气处理技术它是利用专门开发的聚氨酯填料生物填料技术和成熟的工程设计，采用经济、高效的生物法方法进行废气治理。经过设计的聚氨酯填料和支撑填料按照一定比例混合固定在反应器中，经过筛选的处理特定有机废气的菌种固定在聚氨酯填料上，要处理的废气通过气体分布器从生物床底部进入，同时循环水经过循环泵提升后通过多点雾化喷头均匀喷洒至生物床顶部，有机废气与雾化的水雾在生物床填料表面充分接触，实现废气由气相向液相的转移，同时填料上的专性菌种对废气中的有机成分捕捉，实现废气的双重净化。其有机气体处理科技已广泛应用到处理含有以下有机物的各种气体。极性有机物，如醇类、胺类、酸类、酮类以及烯腈类；非极性有机物，如苯类、烯烃、烷烃类等；并且，长时间的运行实践表明，采用固定生物床技术处理气体，不仅可以完全达到特定的排放标准，而且在运行成本上、运行可靠性上、可操作性上、安全性上都远优于传统气体处理方法。

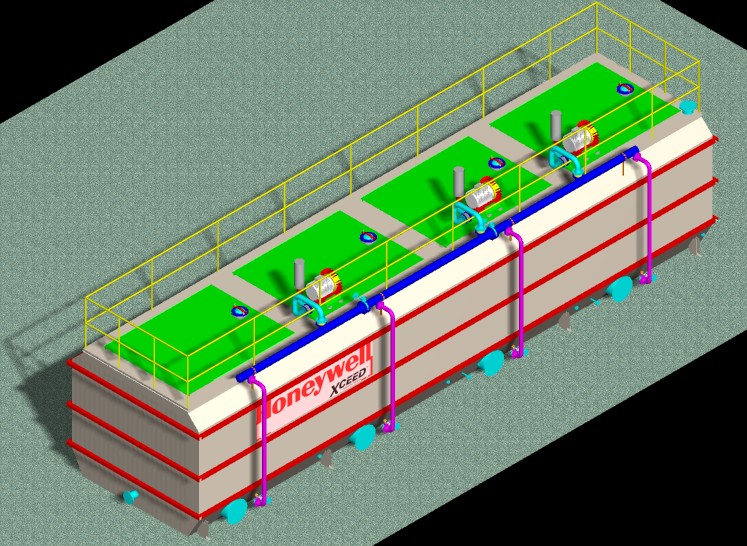

图1.固定生物床废气处理系统样版图
2、技术特点说明
固定生物床有机废气处理科技与其它气体处理可以相比有以下几大特点：
1）反应条件温和、运行的经济性高、安全性高
固定生物床有机废气处理科技是一项在常温、常压条件下操作的先进气体处理科技。与传统的热氧化和催化氧化相比，气体在进入处理主处理单元之前，不需要加热到高温（通常>150℃）而消耗大量的能量。 相应的，气体处理的运行成本得到大幅度降低（通常为传统热热氧化和催化氧化的1/10-1/5）；同时，由于固定生物床废气处理系统是在常温、常压下操作，装置可能存在的安全隐患也得到大幅度降低，减少了化工厂的日常安全管理和难度。
2）运行的可靠性、稳定性和效率高，少维护
固定生物床有机废气处理科技所使用的主要设备，除风机外，没有可移动部件，不需大量日常的设备维护；同时，固定生物床废气处理系统的控制点少（温度和pH），可实现的自动化程度高，每日的操作量很小。此外，主处理单元内装填的填料为进口专利填料。它是通过精细工程化设计的一种专利混合填料，具有经优化的宽空隙分布，不堵塞和低压降的特性。与催化氧化使用的催化剂相比，它不受废气中杂质的影响，不存在中毒和堵塞的可能性。与传统的生物填料，如土壤、干树皮、干草、木渣、贝壳、果壳相比，它具有占地小、抗负荷变化、不发生填料压缩而气体压降增大、pH调节方便等突出特点。以往的工程实践证明，它拥有超过8年的使用寿命，在长期的使用过程中不需更换。
3）高比表面积、高生物浓度
固定生物床废气处理技术使用的填料除了具有不堵塞和长使用寿命的特点外，它还具有高比表面积（>600 m2/m3）的特点。高比表面积意味着在废气处理系统内有高的传质面积和高的生物浓度。高的传质面积保证了气体在较短的空床停留时间内，可以实现气相中有机物和与填料上的生长高效菌种的有效传质。高的生物浓度保证了传质到填料上液相中的有机物可以被高效率的转化成二氧化碳和水（转化效率可以>97%）。同时，高的生物浓度使系统有高效的处理能力和很好的抗负荷冲击能力。在负荷发生变化时，高浓度的生物通过调节自身的能量分配，调整自身的反应活性，对符合变化的气体都进行有效处理。

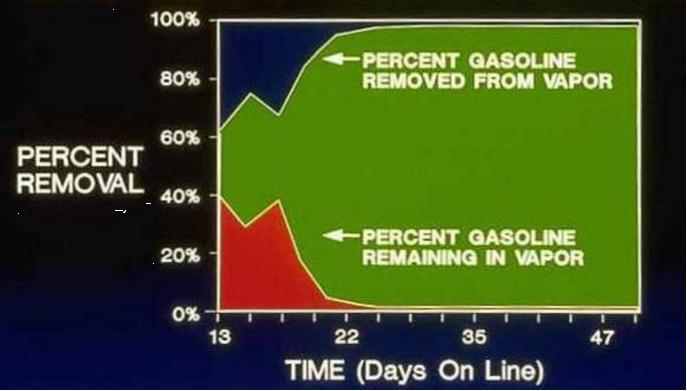

图2 固定生物床废气处理系统稳定、高效率处理有机挥发气（处理效率>95%）
4）可以灵活设计、满足不同的需求
固定生物床有机废气处理科技所使用的主处理设备固定生物床反应器可以依据不同的现场场地需求进行个性化的设计，满足不同的现场需求。
